概要

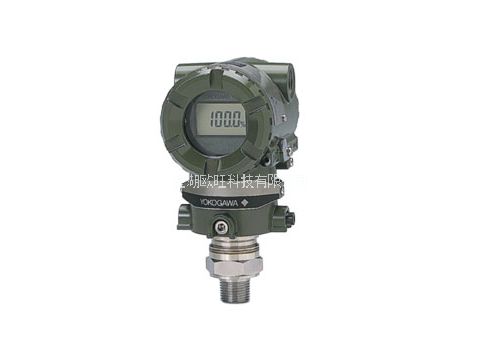

      ECA510A絕對壓力變送器和ECA530A壓力變送器用于測量液體、氣體和蒸汽壓力，并將其轉變成4～20mADC的電流信號輸出。ECA510A和ECA530也可 HART275手操器互通訊，通過它們進行設定、監控等。
功能規格
輸出
2線制,4～20mA DC輸出,數字通訊，可編程設定線性或平方根輸出方式，HART協議加載在4～20mA DC信號上。
電源電壓
10.5～42V DC(工作狀態)
16.4～42V DC(數字通訊)
16.4～30V DC(本安型)
負載(輸出信號代碼為D和E時)
0～1335Ω工作狀態
250～600Ω數字通訊
HART
通訊距離
用多芯雙絞線時可通訊距離最大達2km。通訊距離因電纜類型而異
阻尼時間常數
放大器部件和膜盒的阻尼時間常數之和。放大器部件阻尼時間常數在0.2～64秒范圍可調。
環境溫度
-40～85℃(-40～248°F)
-30～80℃(-22～176°F)[帶LCD表頭]
接液溫度
-40～120℃(-40～248°F)
性能規格
調量程的參考精度
(包括從零點開始的線性、滯后性和重復性)
±0.075%
穩定性
±0.1%量程上限/12個月

絕對壓力變送器510A/530A型號和規格代碼表

型號	規    格    代    碼									說    明
ECA510A ECA530A	……………………………… ………………………………									絕對壓力變送器 壓力變送器
輸出信號	-E……………………………									4～20mA,HART協議數字通信
測量量程 (膜盒)		A…………………………… B…………………………… C…………………………… D……………………………								10～200Kpa（0.1～2kgf/cm2） 0.1～2Mpa（1～20kgf/cm2） 0.5～10Mpa（5～100kgf/cm2） 5～50Mpa（50～500kgf/cm2）
接液部分材質			S………………………… T………………………… H…………………………							[過程接頭]         [膜片] SUS316             SUS316L           SUS316             哈氏合金C-276    SUS316              TAN
管道連接				4……………………… 7……………………… 8……………………… 9………………………						½NPT內螺紋 ½NPT外螺紋 G½DIN 16 288外螺紋 M20×1.5  DIN 16 288外螺紋
螺栓、螺母材質					N……………………					N
安裝方式						-0…………………				0
接線口 電氣接口							0 ……………… 2 ……………… 3 ……………… 4 ……………… 5 ……………… 7 ……………… 8 ……………… 9 ………………			G1/2內螺紋，1處接線口 1/2NPT內螺紋，2處接線口 Pg13.5內螺紋，2處接線口 M20內螺紋，2處接線口 G1/2內螺紋，2處接線口帶一個盲塞 1/2NPT內螺紋，帶兩個電氣接口，一個盲塞 Pg13.5內螺紋，帶兩個電氣接口，一個盲塞 M20內螺紋，帶兩個電氣接口，一個盲塞
顯示表頭								D……………… E……………… F………………		數字表頭 帶設定按鈕的數字表頭 (無表頭)
2-inch管安裝支架									A…………… B…………… C…………… D…………… N……………	SECC         平托架 SUS304       平托架 SECC         L型托架 SUS304       L型托架 無安裝支架
附加選型代碼										/□ 選型規格
例：ECA510A/430A-DMS5A-92NN/□
